鈦合金棒材超聲自動檢查儀器介紹

鈦合金棒材超聲自動檢查儀器是一臺用于對棒材內部缺陷（內外穿透?jìng)⒄郫B、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷）進行超聲檢測，在線實現全自動多通道檢測掃查的綜合設備。

飛泰檢查儀器有限公司是我國為數不多的既可研制探傷儀器、電器控制、又可加工生產機械設備的單位。

鈦合金棒材超聲探傷設備

棒材檢測要求

（1）棒材直徑：φ10～800 mm

（2）棒材長度： 0.3～12 mm

（3）最大單重：300Kg

（4）材料：30CrMo、34CrMo、37Mn

（5）棒材表面狀態：精車

（6）棒材彎曲度：≤ 2mm/M；整根測試鈦合金棒長度方向切向彎曲不超過5毫米

（7）檢測范圍：棒材直段部位110% 覆蓋。

（8）檢驗線速度： 10～60 m/min無極可調

（9）棒材直段部位檢測速度：如：

     Φ200×500㎜單只棒材檢測全過程約90秒左右

鈦合金棒材超聲自動檢查儀器探傷檢查工藝

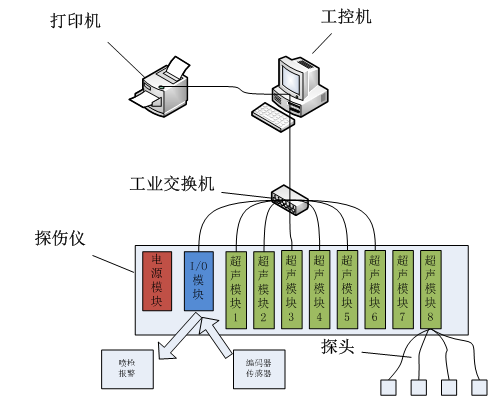

設備由8通道超聲波檢測儀器及機械部分組成。該設備棒材檢測采用橫進橫出。上料裝置將棒材撥送至旋轉輥道上，旋轉輥道驅動棒材原地旋轉，檢測探頭沿直線導軌水平運動，通過感應開關感應到棒材端部時停止，探頭落下開始檢測，探頭沿棒材表面直線移動，完成對棒材棒體部分的螺旋線式全覆蓋掃查。探頭與棒材探傷表面以水做為耦合劑。掃查完畢下料裝置動作將棒材撥送至下料臺架，根據有無缺陷將棒材送至正廢品料槽。

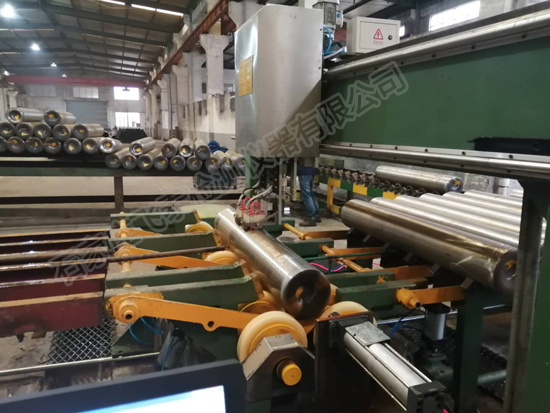

鈦合金棒材超聲探傷系統展示

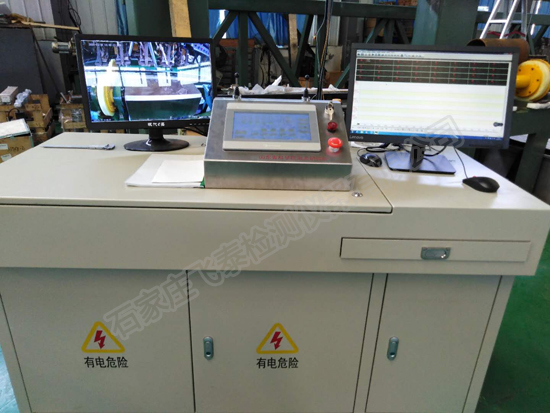

鈦合金棒材超聲自動檢查儀器電氣控制系統

探傷設備的電氣控制系統安裝在單獨的電氣柜中,操作柜用于控制探傷設備的鋼棒傳送，實現鋼棒自動上下料、分選、定心、缺陷信號報警、升降臺自動定心等動作，使設備完成自動探傷。為方便操作設有手動和自動控制。為防止干擾信號，主要器件選用富士的變頻器和歐姆龍可編程序控制器。采用交流變頻傳動，傳動速度變頻無級可調。

⑴設備工作方式的選擇：設備設有自動和手動兩種工作方式。

⑵啟動和停車的控制：設備設有正轉、停車、反轉三按鈕，以方便手動方式下的正、反轉的切換。

電氣控制系統

鈦合金棒材超聲自動檢查儀器具備的優點

（1）超聲儀器：4通道數字式超聲波探傷儀。

（2）探傷儀類型：完全數字化儀器，采用Win7/Win10操作界面。

（3）數據采集：具有采集和保存每個通道每次探傷波形的能力。

（4）顯示方式： A型掃描圖像和B型掃描圖像顯示。

（5）掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于110％。

（6）缺陷定位示意圖標記與棒材實際缺陷部位誤差小于20㎜范圍內。

（7）靈敏度余量：Φ3.2平底孔，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

（8）探傷儀、探頭應符合NB/T47013.3-2015 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。

（9）缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。

（10）檢驗線速度： 10～60 m/min（每個通道/探頭）同步可調，如完成Φ200×500㎜鈦合金棒單支檢測約1.5分鐘左右。

（11）計算機存儲量不得小于200萬支鈦合金棒溯源的檢測數據和報告資料。

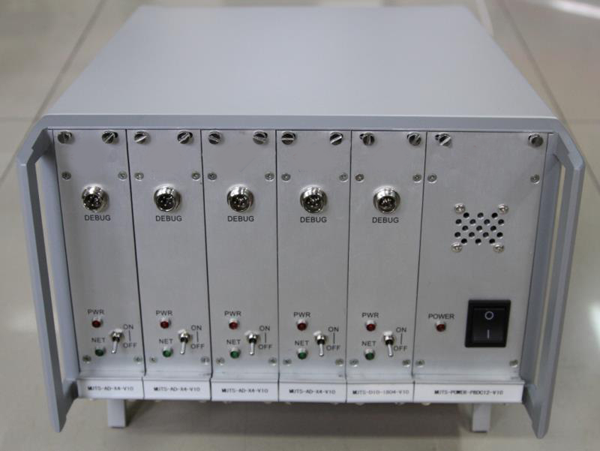

探傷設備主機

鈦合金棒材超聲自動檢查儀器系統測試標準

（1）NB/T47013.3-2015 《承壓設備無損檢測第三部分：超聲檢測》

（2）JB/T 10061《A型脈沖反射式超聲波探傷儀通用技術條件》

（3）JB/T 10062《超聲波探傷用探頭性能測試方法》

（4）儀器電器安全性能，應符合國家相關標準的規定。

（5）儀器增益范圍：110dB；

買賣雙方設計范圍

該設備為交鑰匙工程，賣方負責除土建以外的所有設備的設計、制造、材料采購、標準設備供應、出廠調試、運輸、現場安裝、調試、設備的售后服務。買方負責土建施工，建造操作室并提供一路動力供電電源、一路照明供電電源及二路接地端；賣方負責設備之間及其與操作室之間相關連接線路。賣方負責該設備機上氣動配管、中間配管、分配器、閥臺、連接頭或法蘭等，買方僅負責水源接口、壓縮氣總氣源。沒有在技術附件中明確的內容，又是該設備所必須的，將視為賣方供貨范圍，因此賣方對設備的完整性、技術的先進性和實用性負責，直到質保期結束（壹年—除人為因素外）。

鈦合金棒材超聲自動檢查儀器質保期及售后服務

鈦合金棒材超聲自動檢查儀器合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

質保期外服務

（1）質量保證期過后，我公司同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

（2）質量保證期過后，用戶需要繼續由我公司提供售后服務的，我公司將以最優惠價格提供售后服務

近期相似探傷設備業績表

1、上海寶鋼集團

2、包鋼集團鋼管有限公司

3、攀鋼集團成都鋼管廠

4、漣源鋼鐵集團

5、緬甸軍工Myanmar DDI24

6、中國海洋石油集團有限公司

7、航天科工材料研究所

8、包鋼綜合企業集團公司

9、浙江藍能燃?xì)庥邢薰?/p>

10、新興鑄管集團

11、遼寧東大冷彎型鋼有限公司

12、山東鋼鐵集團濟鋼板材有限公司

13、寬城天海壓力容器有限公司

14、山東禹王管業集團

15、吉林京華制管有限公司

16、四川三洲特種鋼管制造有限公司

17、江蘇西姆萊斯鋼管有限公司

18、林州鳳寶管業有限公司

19、衡陽鋼管有限公司

20、中洲泰瑞能源裝備技術有限公司

21、河北天元管業有限公司

22、江蘇振達鋼管集團

23、山東墨龍石油機械有限公司

24、山東盛源鋼管有限公司

25、山東金寶城鋼管有限公司

26、山東金正陽鋼管有限公司

27、山東煙臺鋼管總廠

28、山東臨沂三元鋼管公司

29、天津津南鋼管廠

30、大連鋼鐵有限公司

31、江蘇豪威富鋼管公司

32、聊城申昊鋼管有限公司

33、浙江寧波倍林鋼管公司

34、哈爾濱鋼管廠

35、大慶金力鋼管公司

36、沈陽特種鋼管有限公司

37、山東濰坊鋼管有限公司

38、山東聊城京鑫

39、山東日照鋼管有限公司

40、山東華恒鋼管有限公司

41、山東潤禾鋼管有限公司

42、河北圣天鋼管有限公司

43、沈陽運通鋼管廠

44、沈陽立國鋼管廠

45、山東昌樂寶都鋼管廠

46、沈陽騰飛鋼管廠

47、沈陽特種鋼管廠

48、沈陽東明鋼管廠

49、臨沂恒昌鋼管廠

50、臨沂盛華鋼管廠

51、遼寧海成金鑫鋼管廠

52、遼寧海成億達鋼管廠

53、大連金州鋼管廠

54、遼寧風城鋼管廠

55、濟南東智鋼管廠

56、江蘇虞東鋼管廠

57、大慶勝利鋼管公司

58、無錫南方鋼管公司

59、無錫太湖鍋爐公司

60、張家港不銹鋼管公司

61、廣東增城不銹鋼管公司

62、江蘇溧陽不銹鋼管公司

63、天津市精通鋼管有限公司

64、天津市津品鋼管有限公司

65、寧波三基鋼管有限公司

66、寧波泰恒鋼管有限公司

67、山東三元鋼管有限公司

68、無錫斯貝歇爾鋼管制造有限公司

69、山東省北墅監獄

70、湖北大冶鋼廠

71、無錫振達特種鋼管有限公司

72、淮安振達鋼管有限公司

73、東營浮瑞特鋼管有限公司

74、青島寶元鋼管有限公司

75、大唐電力鋼管公司

76、聊城中鋼聯鋼管制造有限公司

77、煙臺金裕豐鋼管有限公司

78、煙臺元鏵鋼管有限公司

79、山東聊城匯通管業

80、山東中正鋼管有限公司

81、聊城亰鑫鋼管有限公司

82、河南匯豐鋼管有限公司

83、河南華隆鋼管有限公司

84、東營市金舜鋼管有限公司

85、天津鋼管有限公司

86、渤海重工集團

87、成都格瑞特高壓容器有限責任公司

88、廣西柳鋼集團

89、合肥特檢院

90、哈爾濱鍋爐廠

91、東方鍋爐廠

92、貴州精工集團

93、日本小出株式會社廣州小出鋼管公司

94、樂陵福斯特鋼管

95、濟鋼集團

96、德州兆維鐵塔有限公司

97、昆明國際貿易公司（出口）

98、山東天海壓力容器有限公司

99、山東永安氣瓶有限公司

100、天津東鵬博大有限公司

101、南亮壓力容器（上海）有限公司

102、臨沂瑞源工貿有限公司

103、江蘇國電新能源裝備有限公司

長期的科學研究和生產實踐中，我們綜合國內無損檢測設備的特點，消化吸收國外設備的特長，根據我國鋼鐵產品結構，研制生產了適合多種直徑鋼管的自動探傷設備。電控采用傳感技術和微機控制，可實現全自動化探傷。大中小口徑的渦流、超聲在線自動檢測設備，全部通過檢測中心的認證，其中近十余項達到國內先進水平。在大口徑渦流，超聲波智能在線檢測的關鍵核心技術上取得突破，取得了完全自主知識產權和國內先進的科技成果，形成渦流、超聲系列化成套裝備。目前產品達到或高于行業標準，技術水平高于國內，渦流探傷設備、超聲探傷設備的探傷范圍為∮5-∮1500。
